« Gepost op: 15 Mei 2015, 10:20:29 »

Hallo

In N Scale Vlog 96 zie je de bouw van de module. https://www.youtube.com/watch?v=Jc-DK99L2K0

Na een paar jaar eindelijk besloten om op een modelspoorbeurs te gaan staan met een modelbaan.
Toen begon het bedenken van het plan.Ik ben groot fan van goederenvervoer en havens vind ik ook mooi. Dus wordt een modelbaan met het thema haven.

Daarna moest er worden gekeken naar het vervoer van de modelbaan zelf. Ik rij in een Ford Fiesta 2002 dus een hele grote modelbaan past daar niet in. Dus werd het tijd om de auto van binnen op te meten om te kijken wat er wel in past. Op de achterbank heb ik een ruimte van 1.2m x 0.6m x 0.8m.

Na wat wikken en wegen besloten om 3 modules te maken van 1.2m x 0.6m x 0.26m en dan kunnen er 3 modules boven elkaar.

Nu dit bekend was was het tijd om een baanplan te maken. Het oppervlak van de modelbaan is dus 0.6m x 3.6m. Dit is erg klein als je iets realistisch wilt namaken. Aangezien zeehavens erg groot zijn was het dus beter om een binnenhaven te maken, dan is alles meer in proportie. Uiteraard moet ik nog steeds compromissen doen kwa afmetingen.

Voor inspiratie hoef ik niet ver te zoeken want hier in Twente hebben we aardig wat binnenhavens. Hengelo, Enschede en Almelo zijn mijn voorbeelden. Allerlei goederen worden daar overgeslagen. Dit probeer ik straks op mijn modulebaan ook uit te beelden.

Hieronder het baanplan wat ik gemaakt heb. Het plan is trouwens getekend in SCARM.


Hieronder een mooi voorbeeld van een binnenhaven. Dit is de haven van Hengelo. Helaas heeft hier alleen Akzo Nobel een spooraansluiting. Je ziet hier verlading van chemicali├źn, zout, containers, schroot en zand / grind. Omdat ik een modelbaan maak en dus met treinen wil rijden geef ik alle industrie├źn een spooraansluiting.
Het containerschip hier op de foto is 109m en dit wordt in N 68 cm. Dat past dus mooi op mijn containerterminal. Op mijn baanplan is hij zelf te groot getekend. Cheesy



Hieronder een Google streetview van container terminal Twente. Hier is te zien dat de kade helemaal niet zo hoog is. Zeker niet zo hoog als bij een zeehaven. Een 40FT container is 2,591m hoog en als ik dat vergelijk met de kade dan is de kade ongeveer 2m hoog. Ik kan dan dus 12mm (192cm) dikke plaat gebruiken die als kade dient. Dit zal dan iets te laag zijn in vergelijking met het echt maar het valt nog mee.


Tot zo ver het concept. Nu het bouwen.
Ik heb gekozen voor 12mm populieren multiplex. Ik heb dit laten zagen bij de bij de bouwmarkt.


De randen van de bak krijgen straks een zwart kleurtje.


Voor water imitatie ga ik de WC papier / groene-blankelak methode gebruiken. Een aantal forum leden hebben daar mooie resultaten mee bereikt en dat hoop ik straks ook te krijgen.


Hier het ontwerp van de module. Ik heb dit getekend in Google Sketchup.


De eerste module is in elkaar gezet.


Alle 3 de modules.


Olaf
Gelogd

Jakop de Bruin
Hero Member

Offline Offline

Berichten: 4291


205*


« Antwoord #1 Gepost op: 15 Mei 2015, 12:19:49 »

Leuk plan! Duim omhoog

De modulebakken zien er ook mooi uit, ben erg benieuwd wat dit gaat worden.

Natuurlijk heb ik ook wat te 'zeiken'....  Grin
Voor de afwisseling is het wellicht leuker op geheel rechts een ander model haven te maken i.p.v. nog een scheef kadespoor.
Iets dergelijks heb ik even getekend in jouw plaatje

Gelogd

Waldijk Tp. IV-b - V-a ('80-'93) en Tp. V-b - VI ('00-'09)
Jeronimos
Hero Member

Offline Offline

Berichten: 821


Jeroen


« Antwoord #2 Gepost op: 15 Mei 2015, 13:19:51 »

Ik zou nog zorgen voor een omloopspoor.
Gelogd

blije groeten,

Jeroen
Jakop de Bruin
Hero Member

Offline Offline

Berichten: 4291


205*


« Antwoord #3 Gepost op: 15 Mei 2015, 13:26:44 »

Goed punt Jeroen  Duim omhoog
Gelogd

Waldijk Tp. IV-b - V-a ('80-'93) en Tp. V-b - VI ('00-'09)
olaf99
Sr. Member

Offline Offline

Berichten: 253


WWW
« Antwoord #4 Gepost op: 16 Mei 2015, 15:14:26 »

Hallo

Goed te horen dat jullie het ook leuk vinden.   Duim omhoog

Jakop, dat is nog niet eens zo'n slecht idee. Cheesy Ik wou trouwens op dat stuk iets van een bulk / schroot verlading doen.

Jeronimos, een omloopspoor is bij dit ontwerp niet nodig omdat de lok nu altijd weg kan. Bij tegengestelde wissels zou het wel nodig zijn. Wink

Verder is er weer wat nieuws
N scale vlog 97 https://youtu.be/-s6C5QX418M
Voor foto's zie: http://bouwwerkenvanolaf.blogspot.nl/2015/05/nieuwe-aankopen-decoders-inbouwen-en.html

Nieuwe aankopen, decoder inbouw, testen, module passen in auto.



Olaf
Gelogd

Jeronimos
Hero Member

Offline Offline

Berichten: 821


Jeroen


« Antwoord #5 Gepost op: 16 Mei 2015, 16:03:44 »

Het is jouw feestje  Wink

Toch kan dit wel jouw rangeerbedrijf leuker maken. Nu moet je er eigenlijk voor zorgen dat de loc altijd maar aan een kant staat. Bij omlopen maakt dat niet uit. Of gaat dit stuk deel uimaken van een groter geheel?
Gelogd

blije groeten,

Jeroen
olaf99
Sr. Member

Offline Offline

Berichten: 253


WWW
« Antwoord #6 Gepost op: 24 Mei 2015, 14:49:58 »

Hallo

Misschien ga ik voor thuis wel een stuk er nog bij bouwen.

Afgelopen week heb ik de basis bakken afgemaakt. En er is rails gelegd. Ik heb nu ook elk stukje railstaaf voorzien van een draad zodat ik deze kan aansluiten op de ringleiding onder de module.
In N scale vlog 98: https://youtu.be/bHdi8plZXHY   kan je het resultaat zien.
Op mijn site meer kiekjes. http://bouwwerkenvanolaf.blogspot.nl/2015/05/beurs-modulebaan-de-binnenhaven-basis.html



Olaf
Gelogd

olaf99
Sr. Member

Offline Offline

Berichten: 253


WWW
« Antwoord #7 Gepost op: 30 Mei 2015, 21:59:52 »

Hallo

De afgelopen week weer aardig wat gedaan. Zie N scale vlog 99 https://youtu.be/aCSsY89SbpU
Voor meer foto's: http://bouwwerkenvanolaf.blogspot.nl/2015/05/beursbaan-de-binnenhaven-ringleiding.html





Olaf
Gelogd

Jakop de Bruin
Hero Member

Offline Offline

Berichten: 4291


205*


« Antwoord #8 Gepost op: 31 Mei 2015, 08:54:36 »

Je schiet lekker op!  Duim omhoog

Maar euh....had er niet eerst een schip moeten liggen waar je omheen watert?
Gelogd

Waldijk Tp. IV-b - V-a ('80-'93) en Tp. V-b - VI ('00-'09)
Blausee-Mitholz
Hero Member

Offline Offline

Berichten: 2088


..... Het station ..... aan de Maaslijn ....


« Antwoord #9 Gepost op: 31 Mei 2015, 09:12:40 »

Hallo Olaf

Mooi thema en je bent goed bezig  Cool
Bovenbouw maak je netjes.

Ik heb wel een tip voor je. Ringleiding met omgeslagen spijkers en 1 kleur draad, kan ook iets netter.

Ik zou twee kleuren draad gebruiken zodat altijd duidelijk is welke draad welke pool is
Instalatiedraad is zo mooi door kroonstenen heen te leiden zodat je een mooie mechanische bevestiging hebt.
Hier zie je hoe ik de ringleiding mechanisch bevestigd heb met strippen kroonstenen onder de baan.

Ik zou het nog even veranderen nu het nog kan. Heb je later plezier van.

Succes met de bouw, ik blijf je volgen!

Mvg, Johan

Edit: nog een paar opmerkingen.

Ik spijker nooit aan mijn modelbaan, ik schroef alles.
Door het schokken van timmeren kunnen dingen loslaten of inwendig beschadigen. (Ik denk aan elektronica, wisselaandrijvingen ect).

Ik gebruik zadeltjes voor draad te geleiden. De spijkers haal ik er altijd uit en plaats de zadeltjes met schroefjes.
Even voor boren en dan schroeven.

Mocht een schroef(je) zwaar draaien even met zeep insmeren dan draait de schroef er veel gemakkelijker is het hout.
« Laatste verandering: 31 Mei 2015, 09:23:26 door Blausee-Mitholz » Gelogd

Een trein rijdt niet op tijd maar op rails!

De trein, alleen in het klein is hij nog fijn!

..... schat het is je krultang ....
olaf99
Sr. Member

Offline Offline

Berichten: 253


WWW
« Antwoord #10 Gepost op: 7 Juni 2015, 12:29:13 »

Hallo

Jakop, ja bij het ingieten zal dat wel moeten. Maar ik moet het schip nog ontwerpen en maken en tevens gaat hij ook over 2 modules heen. Ik wil de schepen ook afneembaar maken.

Johan, dank je wel voor je tips.  Duim omhoog Maar ik ga het draad iet veranderen. Wie wie is is makkelijk aan de kleuren te zien van de kleine draadjes van de rails. Ik ga het draad nog wel fixeren met een lijmpistool.

N scale vlog 100 is nu online. 6 jaar al bezig en ik hoop nog vele jaren te kunnen vullen met updates. Cheesy https://youtu.be/FpV9-9IP1jg

In de vlog vertel ik over het water, modulebakken, poten, achtergrond, frieslijst, RGB leds, invulling industrie.

Olaf
Gelogd

olaf99
Sr. Member

Offline Offline

Berichten: 253


WWW
« Antwoord #11 Gepost op: 14 Juni 2015, 11:41:41 »

Hallo

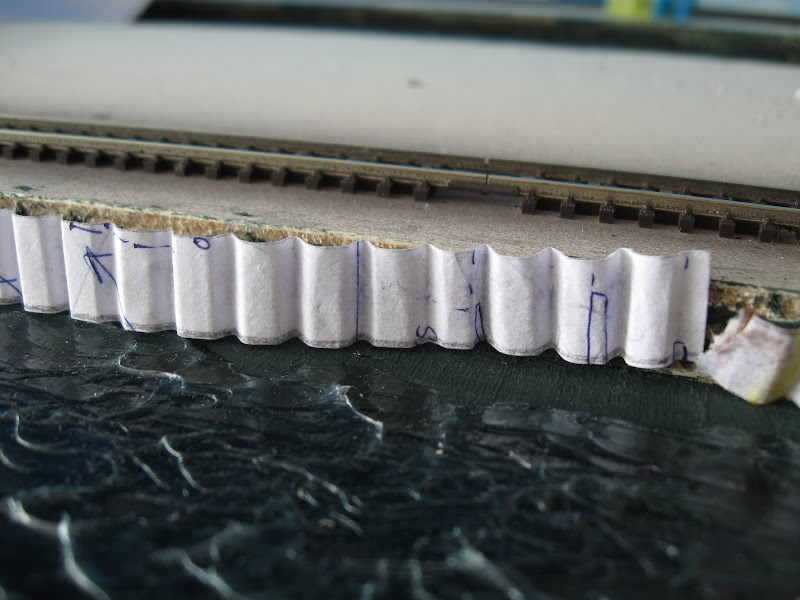

Zo, deze week ook weer verder met de baan. Met meeste constructiewerk is nu af. De frieslijst hangt nu ook aan de baan. De poten zijn verstevigd. Er is een begin gemaakt met de achtergrond. En ik heb nu een 2e poging gedaan voor het water. Deze keer met acrylaatkit.

In vlog 101 diverse beelden van dit alles. http://youtu.be/qy--84xQILg

Op mijn blog meer foto's. http://bouwwerkenvanolaf.blogspot.nl/2015/06/beurs-modulebaan-de-binnenhaven.html



Gelogd

olaf99
Sr. Member

Offline Offline

Berichten: 253


WWW
« Antwoord #12 Gepost op: 21 Juni 2015, 10:07:48 »

Hallo

Op mijn site staan meer foto's: http://bouwwerkenvanolaf.blogspot.nl/2015/06/n-scale-vlog-102-frieslijst-rgb-led.html

Alles hieronder is te zien in N scale vlog 102: https://www.youtube.com/watch?v=j-alpvhqjSE
Frieslijst ingekort
Nieuwe aankopen
RGB ledstrip testen + montage
Schaduwstation module
Poot versteviging





Olaf
Gelogd

olaf99
Sr. Member

Offline Offline

Berichten: 253


WWW
« Antwoord #13 Gepost op: 28 Juni 2015, 10:06:38 »

Hallo

N scale vlog 103. https://www.youtube.com/watch?v=aqrCFX-ex38
1e verflaag, gordijn, connector LED strip, achtergrond, datum beurs

Ik kan nu ook mededelen dat de modulebaan "de binnenhaven" te zien zal zijn op de N-spoor beurs in Lochem 19 en 20 september 2015.











Olaf
Gelogd

gerard-ns
Hero Member

Offline Offline

Berichten: 626



« Antwoord #14 Gepost op: 28 Juni 2015, 10:18:22 »

hoi olaf

ziet er al goed uit
en kom je ook op andere beursen (rail en eurospoor)

mvg gerard
Gelogd
